DC-bank防晃電系統；不僅可以完全解決電壓暫降、短時停電的問題，也可以當做重要負載備用電源系統，并且完全解決UPS、EPS、發電機組在持續的工業生產環境中應用的不足及缺陷。
?
n?解決電壓暫降|短時停電(晃電）——10毫秒—120秒
n?解決備用電源（停電）——5分鐘-90分鐘
1、系統特點
① 在線式運行零切換
② 過載能力強，可直流啟動
③ 晃電次數記錄
④ 支持多路獨立輸出，互不干擾
⑤ 支持交直流多電壓輸出
⑥ 標配RS232/485接口
⑦ 配置電池綜合管理系統

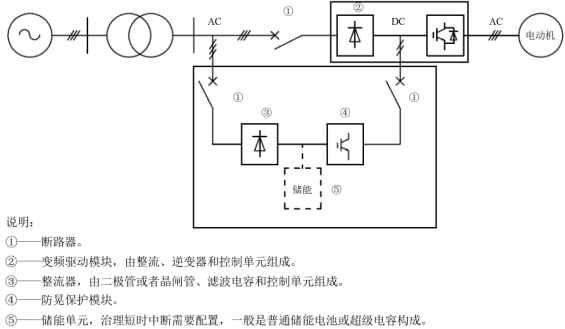

2、原理圖
3、組成部分
晃電保護模塊
晃電保護模塊有檢測電路、開關電路、可控硅、電抗器、晃電計數器等組成，是整個防晃電裝置的核心部件；當檢測電網電壓在正常范圍內時，保護模塊處于待機狀態；當檢測到電壓暫降時，保護模塊在小于200微秒內啟動，投入運行；當檢測到電壓恢復時，在10毫秒停止，轉為待機狀態。?
控制系統
采用西門子CPU單元，主要是電源系統的邏輯控制、監測、充放電管理的和人機界面數據顯示。系統邏輯控制單元，完成變頻逆變器信號采集、處理、分析和控制，監測輸入交流電壓、電流和頻率，充電電流、電壓及狀態、放電電流、電壓及狀態的監測，系統故障檢測及告警。
充電單元
采用模塊化、雙環控制的諧振開關電源技術，效率高、可靠性高。N+1熱備，可平滑擴容用隔離自主均流，并機不均流度＜±5%；每個模塊內部均有并聯保護電路，絕對保證故障模塊自動退出系統，而不影響其它正常模塊工作。輸出過壓保護、輸出限流保護、短路保護、模塊并聯保護、過溫保護、過流保護。
儲能單元
儲能是整個系統關鍵部分之一，我司根據解決晃電和長時間備用兩種情況分別計算選型，既要保證負載功率的匹配，也要保證服務壽命；種類一般選用鉛酸蓄電池、鋰電池和超級電容器，用戶也可自己選型。
